很多剛剛入行視覺檢測的人拿到檢驗要求后，他們也會不知道按照圖紙上的公差應該使用多少百萬像素的相機。也不清楚為什么使用三個相似的專有名詞來描述同一事物。 今天就是為大家詳細介紹：分辨率，精度，公差的關系，從而指導相機的選型。
1、分辨率
假設我們檢測的產品尺寸是30mm*10mm，使用200萬像素的攝像頭。在考慮長邊對應關系的條件下。此時分辨率為計算如下圖
2、精度
精度單位為毫米。根據產品表面和光照條件，我們可以通過放大圖像來確定穩定像素的數量以查看準確性。如果條件不允許實際測試觀察，一般規則是，如果使用正面照明，則有 1 個有效像素，如果使用背光，則有 0.5 個有效像素。
3、公差

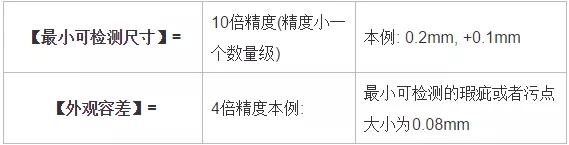

一般情況下，精度和公差的對應關系如下
對于一個項目，我們首先從圖紙中讀取公差要求。那么根據上面的關系，我們就可以推斷出我們需要多少個攝像頭像素。我們準備了一個表格，輸入視野，可以自動計算不同相機的精度矩陣，方便快速選擇。
